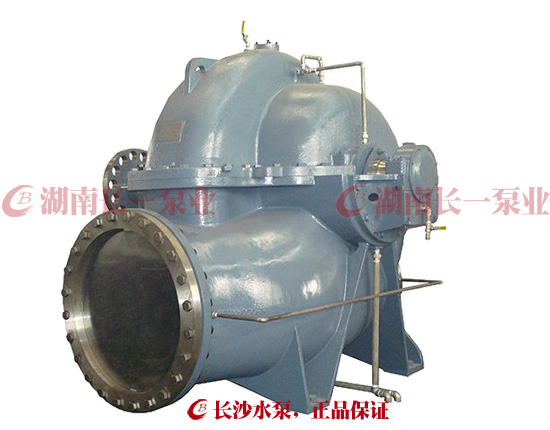

SAP型單級雙吸船用抽砂泵

水泵介紹：

SAP型單級雙吸船用抽砂泵是在長沙水泵廠原有技術上更新的新型船用高效節能產品，使得SAP型中開泵價格得到有效控制，水泵效率高于S、SA、XS型的新一代節能產品。

應用范圍：吹沙、挖沙、抽砂、排砂、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：72-20000m3/h，揚程H：6.8-186m；

水泵材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu；

常見型號：14SAP-10JA；

進口口徑：150mm，出口口徑：100mm；

工作壓力：0.6MPa，工作溫度：80℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

SAP型單級雙吸船用抽砂泵主要適應于內河、海洋、湖泊、淡水湖、鹽水湖等挖沙抽砂領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃，允許最大進口壓0.6MPa。

SAP型單級雙吸船用抽砂泵結構說明：

SAP型單級雙臥式水平中開泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。除48SAP-30型泵為滑動軸承、稀油潤滑外，其它型號泵軸承均采用滾動軸承、油脂潤滑，軸承端蓋密封采用骨架油封。軸封采用軟填料密封和機械密封。

● SAP型單級雙吸船用抽砂泵性能范圍：

流量 72--20000m3/h ，揚程 6.8—186m 。所有泵均可根據用戶使用要求調整其運行參數。

● SAP型單級雙吸船用抽砂泵旋轉方向：

從電機端向SAP型中開泵看，為逆時針方向旋轉，即吸入口在左，吐出口在右。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

● SAP型船用單級雙吸臥式中開泵型號說明：

14SAP-10JA

14－吸入口徑被25除（即吸入口徑為350mm）

SAP－單級雙吸水平中開式離心泵

10－比轉數被10除化整的約數

J－表示額定轉速變化

A－表示葉輪外徑第一次變化，A、B、C……依次類推

● SAP型單級雙吸船用抽砂泵主要零件材質及訂貨：

SAP型船用中開泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本廠協商有關技術要求。

● SAP型單級雙吸船用抽砂泵成套范圍：
成套供應SAP型船用中開泵，電機、聯軸器。

● SAP型單級雙吸船用抽砂泵選型須知：

一、船用抽砂泵產品名稱與型號，中開泵管道口徑，船用中開泵使用揚程，中開泵電機功率（KW），船用中開泵電機轉速（r/min），中開泵電壓〔V〕，中開泵使用的吸程，中開泵使用的介質名稱、比重、粘度、腐蝕性、毒性

二、若已經由設計單位選定我廠的中開泵型號，請按中開泵型號直接向銷售部訂購。

三、請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重
	Q	H	n	Pa	功率	型號	η			進口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
6SAP-6	126	104	2980	49	75	Y280S-2	73	3.0	270	150	100	160
	180	97		59.5			80	3.8
	216	87		64.8			79	5.3
6SAP-6A	119	91	2980	42	75	Y280S-2	70	3.0	256	150	100	160
	170	84.5		50			78	3.7
	204	76		54.7			77	4.7
6SAP-6J	72	25	1480	6.71	11	Y160M-4	73	2.6	270	150	100	160
	90	22.5		7.45		Y160M-4	74	2.7
	108	20		8.4		Y160M-4	70	2.9
6SAP-8	108	58	2980	24.4	37	Y200L2-2	70	2.9	205	150	100	120
	160	54		29			81	3.8
	193	50		31.2			84	4.4
6SAP-8A	108	46	2980	18	30	Y200L1-2	76	2.9	185	150	100	120
	144	44		21.6			80	3.6
	174	39		23			80	4.1
6SAP-8B	108	38	2980	15.5	22	Y180M-2	72	2.9	170	150	100	120
	133	36		17			77	3.4
	160	32		18			77	3.8
8SAP-7	216	99	2980	78.6	132	Y315M-2	74	4.0	272	200	125	255
	280	95		90.8			80	4.7
	336	87		101			79	6
8SAP-7A	210	87	2980	68.2	110	Y315S-2	73	4.0	255	200	125	255
	262	83		77			77	4.5
	314	74		83.2			76	5.7
8SAP-7B	196	76	2980	57	75	Y280S-2	72	4.0	240	200	125	255
	247	73		64.6			76	4.2
	300	63		71.5			72	5.4
8SAP-10	194	71	2980	52.1	75	Y280S-2	72	2.8	235	200	150	180
	280	63		59.3			81	4.1
	351	52		65.4			76	5.3
8SAP-10A	180	58	2980	40.6	55	Y250M-2	70	2.7	217	200	150	180
	259	52		46			79	3.8
	324	41		50.2			72	4.9
8SAP-10B	173	48	2980	32	45	Y225M-2	70	2.6	200	200	150	180
	239	44		36.7			78	3.5
	288	36		38			74	4.2
10SAP-6	432	96	1480	162.6	250	Y355M2-4	74	5.1	530	250	200	860
	540	94		177.2			78	6.3
	720	89		215.5			81	9.2
10SAP-6A	432	85.3	1480	129	220	Y355M1-4	77.6	5.1	500	250	200	860
	540	84		154.5			80	6.3
	720	76		186			80	9.2
10SAP-6B	432	76.4	1480	121	180	Y355M2-4	74	5.1	470	250	200	860
	540	74		137.8			79	6.3
	720	67		164			80	9.2
10SAP-6J	400	42	980	58.7	90	Y315M-6	78	3.6	530	250	200	860
	500	39		65.6			81	4.7
	600	35		72.5			79	6.6
10SAP-6JA	300	36.8	980	39	75	Y315S-6	76.4	3.3	500	250	200	860
	400	36		49.6			79	3.6
	500	33		56			80	4.7
10SAP-6JB	300	33	980	34.7	55	Y280M-6	77.5	3.3	470	250	200	860
	400	32		44			79	3.6
	500	28		48			79	4.7
10SAP-6F	400	66.4	1480	95.2	160	Y315S-4	76	4.6	445	250	200	860
	500	65.6		113.1			79	5.7
	600	62.5		131			78	7.5
12SAP-4	450	144	1480	245	355	Y400-4	72	2.3	634	300	250	1550
	540	140		271			76	2.7
	648	134.5		301			79	3.2

更多案例【工程案例】

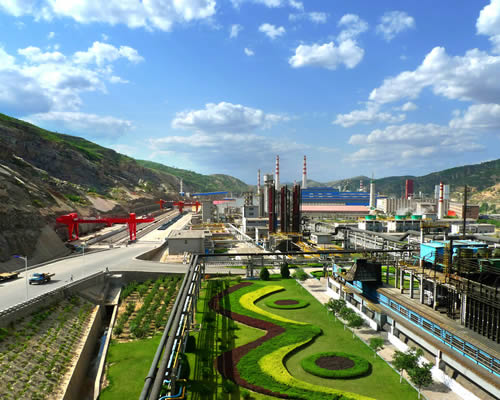

新民取水泵站節能改造

生產情況：輸送液體：循環冷卻水

客戶情況：銅陵首創水務有限公司

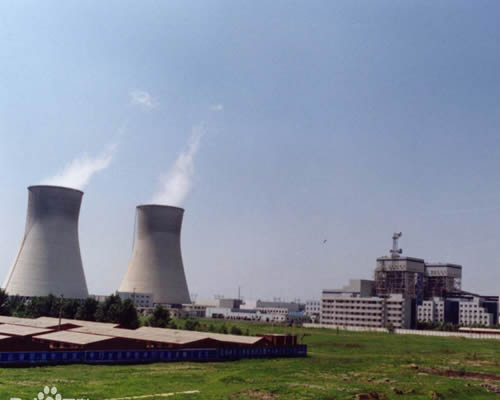

4.5MW余熱發電機組水系統循環水泵技改
