(湘江)XJ大型單級雙吸水平中開式離心清水泵
水泵介紹：
(湘江)XJ型泵為臥式單級雙吸水平中開式離心清水泵，XJ為英國瑪珀公司技術發展起來的產品。適用于大型火電廠、工礦、城市和農田給排水工程。
應用范圍：；
流 量Q：m3/h，揚 程H：m；
水泵材質：；
常見型號：XJ56-28J；
進口口徑：mm，出口口徑：mm；
工作壓力：MPa，工作溫度：℃；
【性能特點】
水泵介紹：
(湘江)XJ型泵為臥式單級雙吸水平中開式離心清水泵，XJ為英國瑪珀公司技術發展起來的產品。適用于大型火電廠、工礦、城市和農田給排水工程。
應用范圍：；
流 量Q：m3/h，揚 程H：m；
水泵材質：；
常見型號：XJ56-28J；
進口口徑：mm，出口口徑：mm；
工作壓力：MPa，工作溫度：℃；
XJ(湘江)大型單級雙吸水平中開式離心清水泵，被輸送液體的溫度不高于60℃。
參數范圍：
流量Q 2.0～6.47m3/s
揚程H 12.0～64.3m
型號說明：
XJ56—28J、XY56—16A
XJ—湘江
XY—湘英
XJ、XY—表示大型臥式單級雙吸水平中開式離心泵；
56—吸入口徑被25除得的數（即吸入口徑為1400mm）；
28、16—泵比轉速被10除得的約整數；
J—泵轉速改變標記；
A（B、C）——葉輪直徑改變標記。
結構型式：
XJ、XY臥式中開泵，吸入和吐出管均水平布置在同一直線上，電動機可以與泵軸的任一端聯結。泵密封形式為填料密封。
XJ型泵采用滾動軸承,XY型泵采用滑動軸承,均采用稀油潤滑。
旋轉方向：
從電機端看，XJ48—18、XY型泵為逆時針方向旋轉，即吸入口在左、吐出口在右；
XJ56—23、XJ56—28型泵為順時針方向，即吸入口在右，吐出口在左。
主要零件材質：
葉輪為鑄鐵、鑄鋼或不銹鋼
泵體、泵蓋、密封環為鑄鐵或鑄鋼
軸為優質碳素鋼或不銹鋼
成套范圍：成套供應泵和電動機。
訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
|
|
|
|
|
|

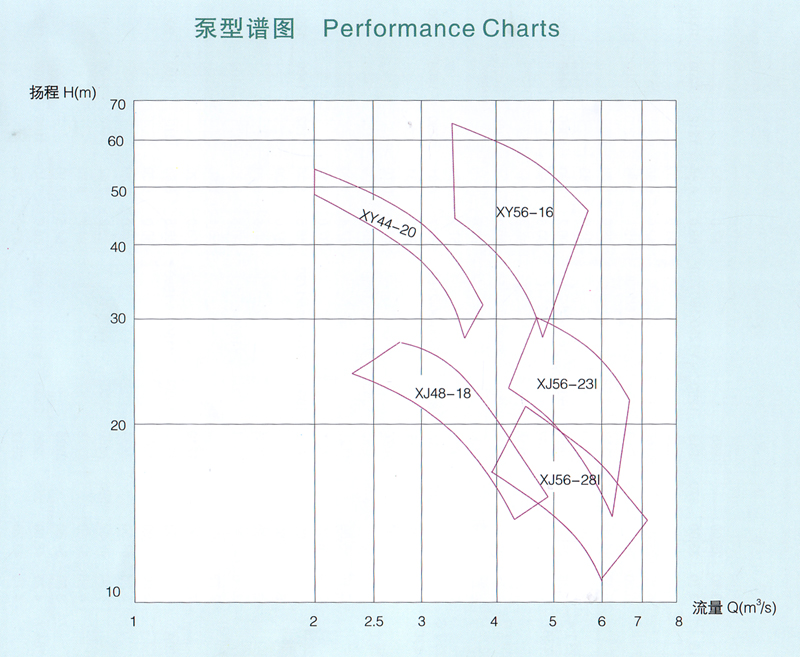

XJ(湘江)、XY(湘英)大型單級雙吸水平中開式離心清水泵型譜圖
參數
型號 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 η | 必須汽 蝕余量 | 葉輪名義直徑 | 進出口徑 | 泵重 | |
功率 | 型號 | ||||||||||
m3/s | m | r/min | kw | kw | % | m | mm | mm | T | ||
XY48-18 | 3.50 3.70 4.90 | 25.00 23.00 15.00 | 370 | 986 948 890 | 1250 | Y1250-16/1730 | 87.0 88.0 81.0 | 8.36 8.84 11.17 | 1212 | 1200 1000 | 29.4 |
XJ56-23 | 4.17 5.00 5.83 | 23.00 20.00 16.00 | 375 | 1147 1153 1158 | 1250 | YR1250-16/1730 Y1250-16/1730 | 82.0 85.0 79.0 | 6.68 7.48 8.36 | 1200 | 1400 1200 | 30.1 |
XJ56-23A | 4.71 5.38 6.06 | 27.50 25.05 22.30 | 375 | 1443 1465 1462 | 1600 | YR1600-16/1730 Y1600-16/2150 | 88.0 90.2 90.6 | 6.83 7.90 8.60 | 1300 | 1400 1200 | 30.1 |
XJ56-23B | 4.67 5.71 6.22 | 30.20 27.00 24.30 | 375 | 1615 1674 1636 | 2000 | YR2000-16/1730 Y2000-16/2150 | 85.6 90.3 90.6 | 7.13 8.24 8.78 | 1350 | 1400 1200 | 30.1 |
XJ56-23C | 3.74 4.27 4.81 | 17.33 15.79 14.05 | 300 | 729 737 735 | 800 | T800-20/2150 | 87.2 89.7 90.2 | 6.34 6.81 7.31 | 1290 | 1400 1200 | 30.1 |
XJ56-28 | 4.46 5.67 6.47 | 21.50 18.10 15.50 | 375 | 1076 1132 1125 | 1250 | YR1250-16/1730 Y1250-16/1730 | 87.4 88.9 87.4 | 6.70 7.00 7.80 | 1152 | 1400 1200 | 30.1 |
XJ56-28J (XJ-28C) | 3.92 4.99 5.70 | 16.60 14.00 12.00 | 330 | 733 774 771 | 1000 | T1000-18/1730 | 87.0 88.5 87.0 | 5.10 5.36 6.00 | 1152 | 1400 1200 | 30.1 |
XY44-20 | 2.00 3.00 3.72 | 53.60 43.50 32.90 | 742 | 1306 1414 1498 | 1600 | Y1600-8/1430 | 80.5 90.5 80.1 | 8.20 8.80 8.60 | 835 | 1100 900 | 14.5 |
XY44-20A | 2.00 3.00 3.50 | 48.50 37.50 29.00 | 742 | 1219 1275 1244 | 1500 | Y1500-8/1060 | 78.0 86.5 80.0 | 8.20 8.80 8.60 | 810 | 1100 900 | 14.5 |
XY56-16 | 3.35 4.50 4.95 | 64.30 56.62 52.50 | 595 | 2484 2680 2778 | 3150 | Y900-1-10 | 85.0 93.2 91.7 | 7.20 7.62 8.10 | 1146 | 1400 1100 | 21 |
XY56-16A | 3.50 4.25 4.75 | 54.80 48.50 43.20 | 595 | 2225 2296 2312 | 2500 | Y2500-10/1300 | 84.5 88.0 87.0 | 7.10 7.40 7.80 | 1100 | 1400 1100 | 21 |
XY56-16B | 3.40 3.90 4.50 | 44.50 39.70 32.90 | 595 | 1827 1793 1792 | 2000 | Y2000-10/1730 | 81.2 84.5 81.0 | 7.20 7.40 7.80 | 1031 | 1400 1100 | 21 |
