■ IHG型節能不銹鋼立式管道泵產品特點：
1.管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用.
2.葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低.
3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4.安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.管道泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6.管道泵可根據管路布置的要求采用泵的豎式和橫式安裝。

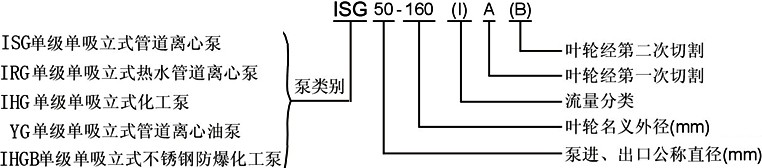

■ IHG型節能不銹鋼立式管道泵型號意義：
■ IHG型節能不銹鋼立式管道泵工作條件：
1.吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程=1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貸時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40℃，相對濕度<95％。
3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
■ IHG型節能不銹鋼立式管道泵結構圖：
 | ① | 取壓塞 | ①泵與電機同端蓋，軸向尺寸縮短結構簡單。②泵體上設有取壓孔和放水孔。③泵體上設有排氣閥，工作前能排放泵內空氣。④泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
| ② | 排氣閥 |
| ③ | 葉 輪 |
| ④ | 機械密封 |
| ⑤ | 擋水圈 |
| ⑥ | 電 機 |
| ⑦ | 軸 |
| ⑧ | 聯體座 |
| ⑨ | 葉輪螺母 |
| ⑩ | 泵 體 |
| ⑩ | 放水閥 |
■IHG型節能不銹鋼立式管道泵用途：
IHG型節能立式不銹鋼管道泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。■IHG型節能不銹鋼立式管道泵啟動與停車： (一)起動前準備
1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、打開進口閥門打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。
3、用手盤動泵以使?jié)櫥哼M入機械密封端面。
4、點動電機，確定轉向是否正確。
(二)起動與運行
1、全開進口閥門，關閉吐出管路閥門。
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏量<3滴/分，檢查電機、軸承處溫升≤70℃，如果發現異常情況，應及時處理。
(三)停車
l、逐漸關閉吐出管路閥門，切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂。
4、如長期停用，應將泵拆卸清洗，包裝保管。■IHG型節能不銹鋼立式管道泵維護： (一)運行中的維護
1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
2、定時檢查電機電流值，不得超過電機額定電流。
3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
(二)機械密封維護
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應先盤動泵(電機)幾圈，以免突然起動造成石墨環斷裂損壞。
4、密封泄漏允差3滴/分，否則應檢修。 ■IHG型節能不銹鋼立式管道泵管道連接方式：
■IHG型節能不銹鋼立式管道泵安裝方式： 一、剛性連接：
一、柔性連接：
■IHG型j節能不銹鋼立式管道泵安裝說明：1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的選出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，泵則應將泵拆開檢查原因。
6、IHG型不銹鋼立式管道泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。■IHG型節能不銹鋼立式管道泵安裝尺寸圖：
