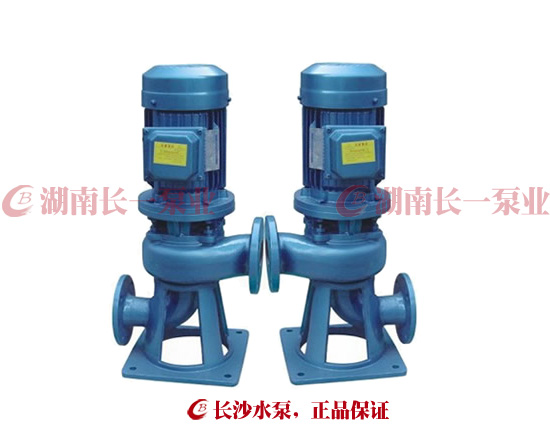

WL/LW型直立式排污泵

水泵介紹：

WL/LW型直立式排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。

應用范圍：化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織、自來水廠、灌溉、排水泵站、工業供水系統、空調系統、消防系統、船舶工業等行業；

流量Q：10-4500m3/h，揚程H：5-45m；

水泵材質：；

常見型號：400LW1500-26-160；

進口口徑：25mm，出口口徑：25mm；

工作壓力：0.6MPa，工作溫度：80℃；

水泵說明書下載

【性能特點】

            國家實用新型技術

            美國先進水力模型

            三元流理論/三維軟件設計

            制造/加工/鑄造/蝸殼

【工作原理】

WL/LW型直立式排污泵由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼，既可移動，亦可固定安裝，為建筑施工，農田排灌，企事業工序中的污水，抽吸與排送，除適用輸送污水外，還適用于作疏水泵，紙漿泵，灌溉用等。
WL/LW型直立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，LW排污泵也可用于清水及帶弱腐蝕性介質。
主要由軸、軸承架、泵蓋、葉輪、泵座、電機支架、電機等部件組成。泵為立式單級單吸渦殼泵，葉輪采用雙流道結構，能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6535-92《離心污水泵技術條件》標準。

● WL/LW型直立式排污泵產品特點：

LW立式無阻塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。

該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

1、立式排污泵安全可靠、減少維修費用：經過平衡校驗的轉子部件及合理的軸承布置有效地平衡了泵的徑向力及軸向力，從而保證了機組能夠長期穩定的運行，且具有振動小、噪音低。
2、立式排污泵過流能力強：順暢的大流道，特殊的葉輪防堵設計，確保泵運行高效且無堵塞。
3、立式排污泵雙重密封、雙重防護；兩重機封串聯配置，真正實現雙重保護，確保電機安全。
4、采用雙葉片葉輪結構，大大提高了污物的通過能力

5、機械密封采用新型磨檫副，并長期處入油室內運行；

6、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；

7、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；

8、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；

9、能夠在設計范圍內使用，而保證電機不會過載；

10、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；

● WL/LW型直立式排污泵工作條件：

流量：2～1500 m 3 /h
揚程范圍：3～45m
額定轉速n：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×10 3 kg/m 3
介質PH值：5～9
系統最高工作壓力：≤0.6Mpa

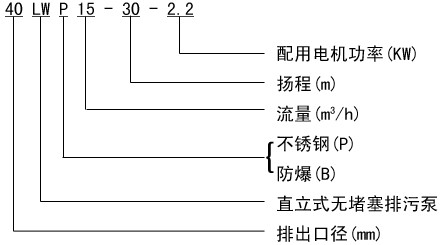

● WL/LW型直立式排污泵型號意義：
例如：200LW400-30P
200-排出口直徑
LW-直立式排污泵
400-額定流量(m3/h)
30-額定揚程
P-材質為不銹鋼


【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

序號	型號	口徑 mm	流量 m3/h	揚程 m	功率 KW	轉速 r/min	效率 %
1	25 LW 8-22-1.1	25	8	22	1.1	2900	38.5
2	32 LW 12-15-1.1	32	12	15	1.1	2900	40
3	40 LW 15-15-1.5	40	15	15	1.5	2900	45.1
4	40 LW 15-30-2.2	40	15	30	2.2	2900	48
5	50 LW 20-7-0.75	50	20	7	0.75	2900	54
6	50 LW 10-10-0.75	50	10	10	0.75	2900	56
7	50 LW 20-15-1.5	50	20	15	1.5	2900	55
8	50 LW 15-25-2.2	50	15	25	2.2	2900	56
9	50 LW 25-20-2.2	50	25	20	2.2	2900	56
10	50 LW 18-30-3	50	18	30	3	2900	58
11	50 LW 25-32-5.5	50	25	32	5.5	2900	53
12	50 LW 20-40-7.5	50	20	40	7.5	2900	55
13	65 LW 25-15-2.2	65	25	15	2.2	2900	52
14	65 LW 37-13-3	65	37	13	3	2900	55
15	65 LW 25-30-4	65	25	30	4	2900	58
16	65 LW 30-40-7.5	65	30	40	7.5	2900	56
17	65 LW 35-50-11	65	35	50	11	2900	60
18	65 LW 35-60-15	65	35	60	15	2900	63
19	80 LW 40-7-2.2	80	40	7	2.2	1450	52
20	80 LW 43-13-3	80	43	13	3	2900	50
21	80 LW 40-15-4	80	40	15	4	2900	57
22	80 LW 65-25-7.5	80	65	25	7.5	2900	56
23	100 LW 80-10-4	100	80	10	4	1450	62
24	100 LW 110-10-5.5	100	110	10	5.5	1450	66
25	100 LW 100-15-7.5	100	100	15	7.5	1450	67
26	100 LW 80-20-7.5	100	80	20	7.5	1450	68
27	100 LW 100-25-11	100	100	25	11	1450	65
28	100 LW 100-30-15	100	100	30	15	1450	66
29	100 LW100-35-18.5	100	100	35	18.5	1450	65
30	125 LW 100-15-11	125	100	15	11	1450	62
31	125 LW 130-20-15	125	130	20	15	1450	63
32	150 LW 145-9-7.5	150	145	9	7.5	1450	63
33	150 LW 180-15-15	150	180	15	15	1450	65
34	150 LW 180-20-18.5	150	180	20	18.5	1450	75
35	150 LW 180-25-22	150	180	25	22	1450	76
36	150 LW 130-30-22	150	130	30	22	1450	75
37	150 LW 180-30-30	150	180	30	30	1450	73
38	150 LW 200-30-37	150	200	30	37	1450	70
39	150 LW 160-45-37	150	160	37	37	1450	70
40	200 LW 300-7-11	200	300	7	11	980	73
41	200 LW 250-11-15	200	250	11	15	980	74
42	200 LW 250-15-18.5	200	250	15	18.5	1450	72
43	200 LW 400-10-22	200	400	10	22	1450	76
44	200 LW 400-13-30	200	400	13	30	1450	73
45	200 LW 300-15-22	200	300	15	22	1450	73
46	200 LW 250-22-30	200	250	22	30	1450	71
47	200 LW 350-25-37	200	350	25	37	1450	75
48	200 LW 400-30-55	200	400	30	55	1450	70
49	250 LW 600-9-30	250	600	9	30	980	74
50	250 LW 600-12-37	250	600	12	37	1450	78
51	250 LW 600-15-55	250	600	15	55	1450	75
52	250 LW 600-20-55	250	600	20	55	1450	73
53	300 LW 500-15-45	300	500	15	45	980	70
54	300 LW 800-15-55	300	800	15	55	980	73
55	300 LW 600-20-55	300	600	20	55	980	75
56	300 LW 800-20-75	300	800	20	75	980	78
57	300 LW 950-20-90	300	950	20	90	980	80
58	300 LW 1000-25-110	300	1000	25	110	980	82
59	350 LW 1100-10-55	350	1100	10	55	980	84.5
60	350 LW 1500-15-90	350	1500	15	90	980	82.5
61	350 LW 1200-18-90	350	1200	18	90	980	83.1
62	350 LW 1100-28-132	350	1100	28	132	740	83.2
63	350 LW 1000-36-160	350	1000	36	160	740	78.5
64	400 LW 2000-15-132	400	2000	15	132	740	85.5
65	400 LW 1700-22-160	400	1700	22	160	740	82.1
66	400 LW 1500-26-160	400	1500	26	160	740	83.5
67	400 LW 1700-30-200	400	1700	30	200	740	83.5
68	400 LW 1800-32-250	400	1800	32	250	740	82.1
69	500 LW 2500-10-110	500	2500	10	110	740	82
70	500 LW 2600-15-160	500	2600	15	160	740	83
71	500 LW 2400-22-220	500	2400	22	220	740	84
72	500 LW 2600-24-250	500	2600	24	250	740	82

更多案例【工程案例】

5#高爐常壓水系統常壓循環泵節能改造

生產情況：輸送液體：循環冷卻水

客戶情況：河北普陽鋼鐵有限公司

金雁北廠循環水系統循環水泵技改

生產情況：輸送液體：循環冷卻水

客戶情況：衡陽萊德生物藥業有限公司
