二、JYWQ型自動攪勻潛水式排污泵適用范圍：
適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物。
三、JYWQ型自動攪勻潛水式排污泵型號意義：
100 JYWQ 100-15-7.5
100 – 出口直徑 (mm)
JY – 自動攪勻裝置
WQ– 潛水排污泵
100 – 額定流量 (m3/h)
15 – 額定揚程 (m)
7.5 – 電機額定功率 (Kw)
四、JYWQ型自動攪勻潛水式排污泵產品特點：
1、利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50％的固體顆粒。
3、設計合理，配套電機合理，效率高，節能效果顯著。
4、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。
5、泵結構緊湊，體積小、移動方便、安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。
6、油室內設有油水探頭，對泵實施絕對保護。
7、可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產品的安全可靠性。
8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
9、電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。
10、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來極大的方便，人可不必為此進入污水坑。
11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
五、JYWQ型自動攪勻潛水式排污泵技術參數：
流量：8-400m3/h；
揚程：5-60m；
功率：0.75-75kw；
轉速：980-2900r/min；
口徑：25-200mm；
溫度范圍：≤60℃。
JYWQ型自動攪勻潛水式排污泵使用須知：
1：JYWQ型自動攪勻潛水式排污泵適用于池底含有沉淀污物的場合。若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止JYWQ型自動攪勻潛水式排污泵內留下沉淀物。
2：不得將JYWQ型自動攪勻潛水式排污泵長期處于低揚程狀態下運行，以防超載而燒壞電機。
3：切不可將電纜線起吊或懸掛水泵。
4：常規狀態下每使用300-500小時應加注或更換油室中機油（10-30#機油），提高機械密封的使用壽命。JYWQ型自動攪勻潛水式排污泵常規運行3000小時后，需對泵進行拆檢保養，必要時更換不宜再用的易損件。
5：客戶配自動耦合裝置時，需確定導軌的長度（標準長度為3M）。

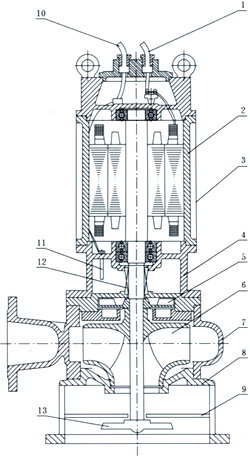

結構特點說明1采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。2自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。3隔板將底座一分為二，攪拌與進水互不影響。4機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。5副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。6泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。7電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。8油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。9JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。  |
1 | 主電纜 | 2 | 機殼 | 3 | 內循環套 | 4 | 油箱 | 5 | 副葉輪 | 6 | 葉輪 | 7 | 泵體 |
8 | 底座 | 9 | 隔板 | 10 | 油水控頭 | 11 | 機械密封 | 13 | 攪拌件 | - | - | - |
|
JYWQ自動攪勻排污泵使用注意事項
(1)運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，最低不得少于50兆歐。
(2)檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
(3)電壓超過額定電壓的±10%時，不得啟動電泵。
(4)以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
(5)電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，
置于干燥處，并注意防凍。
(6)禁止將電纜作為安裝起吊繩使用。
(7)檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8)室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9)移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10)嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
(11)泵運轉時，應有專人管理，如發現有不正?，F(xiàn)象應立即停機檢查，排除故障。（指末配全自動保護柜的情
況）。
(12)電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉
淀，應及時更換10～20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
(13)用戶應根據實際使用的工況選擇合適的流量揚程，以達到最佳使用效果，泵銘牌或說明書上所示參數為該
最佳使用工況點，用戶可選在（0.7～1.2）倍最佳流量內使用，禁止超流量使用，否則流量過大，揚程過低容
易使電機過載。
JYWQ自動攪勻排污泵故障的原因及解決方案
故障現象 | 原因分析 | 排除方法 |
JYWQ自動攪勻排污泵不能啟動與運轉 | 電壓太低 | 調節電壓或電壓正常時工作 |
葉輪被雜物卡住 | 清除雜物 |
螺帽或平鍵損壞致使葉輪打滑 | 更換損壞零件 |
JYWQ自動攪勻排污泵超負荷 | 轉子部件卡滯或過流部件被異物卡住 | 重新裝配、清除異物 |
軸承損壞、軸變形 | 更換軸承、校正軸 |
JYWQ自動攪勻排污泵流量不足 | 吸入口或輸出管被阻 | 清除雜物，保證暢通 |
電機轉速低于額定轉速 | 提高轉速 |
葉輪打壞 | 更換葉輪 |
揚程過高 | 降低揚程 |
旋向相反 | 改換轉向 |
介質太稠或供應量不暢通 | 沖稀介質，增大供應量 |
JYWQ自動攪勻排污泵噪聲與振動 | 葉輪與泵體有磨擦 | 檢查泵的裝配并進行調整 |
軸承損壞或少油 | 更換軸承或加油 |
螺帽松動 | 更換螺帽 |
泵體中有雜物 | 清除雜物 |
吸入口有空氣滲入 | 控制最低水位 |
JYWQ自動攪勻排污泵自動藕合式安裝示意圖
| 1通風節2預埋管3膨脹節4逆止閥5閘閥6彎管7導軌8出水管9支架10耦合底11自動攪勻排污泵12浮球開關（水位開關）13隔板14浮球固定15小鏈16掛鉤17人梯18支撐架19電纜出線20電機保護 |

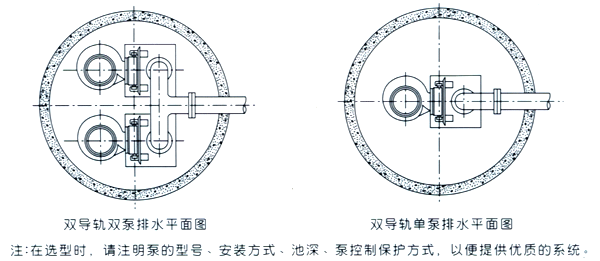

JYWQ自動攪勻排污泵自動藕合式安裝平面圖

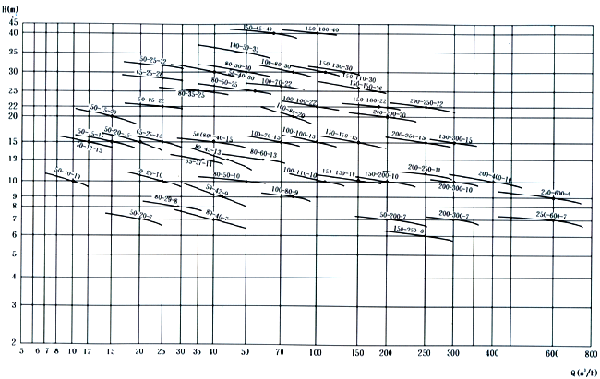

JYWQ自動攪勻排污泵性能曲線圖
JYWQ自動攪勻排污泵使用條件
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3,PH值在4～10范圍內。
2、1Cr18Ni9ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請要訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品。
