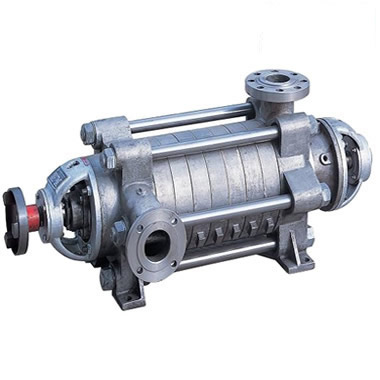

●DY型節能多級油泵參數范圍:
流量Q 6~8503/s
揚程H 48~648m
以上范圍的泵均可在我廠的測試中心(全國最大)進行實型泵實驗。
●DY型節能多級油泵型號說明:
DY155-67×5
DY-單吸多級節段式離心冷油泵
Ⅰ-Ⅰ類材質,鑄鐵;Ⅱ類為鑄剛;Ⅲ類為鑄不銹鋼
155-設計流量(m3/h)
67-單級設計揚程
5-泵級數
●DY型節能多級油泵結構型式: 1)進出口:100YD16型泵為水平吸入,垂直吐出,其余為垂直吸入垂直吐出。
2)油封:可以采用機械密封或填料密封。軸封有冷卻。
3)軸承型式及潤滑:滑動軸承強制循環潤滑型式有DY850-125型泵:滑動軸承油環飛濺稀油潤滑型式有DYⅠ85-67 DYⅠ155-67和DYⅡ155-67型泵;其他均為滾動軸承,油脂潤滑。
4)支承:DYⅡ155-67型泵的支承為中心支承,其余泵為腳支承。
●DY型節能多級油泵旋轉方向:
從電機端看,泵為順時針?lè)较蛐D(zhuǎn)。
●DY型節能多級油泵主要零件材質:
過流部件材質DYⅠ、DY、YD為鑄鐵,DYⅡ?yàn)殍T鋼,DYⅢ為鑄不銹鋼。
●DY型節能多級油泵成套范圍:
成套供應泵,防爆電機、公用底座或本身底座、止回閥、閘閥和備件。
●DY型節能多級油泵故障解決
| 故障 | 原因 | 解決方法 |
| 1、泵不吸水、壓力表及真空表的指針在劇烈擺動。 | 灌注引水不夠,管路或儀表聯接處漏氣。 | 再灌足引水;檢查儀表接頭及封口;擰緊或修好漏氣處 |
| 2、水泵不吸水,真空表表示高度真空。 | 底閥沒有打開或已淤塞,吸水管阻力太大,吸水管高度過高。 | 校正并清洗底閥;清洗或更換吸水管,降低吸水高度 |
| 3、看壓力表水泵出水處是有壓力,然而水管仍不出水。 | 出水管阻力太大,旋轉方向不對,葉輪流道堵塞或者損壞,泵轉速不足。 | 檢查或縮短出水管道;清除葉輪內的污物或更換葉輪;檢查電機增加泵轉速。 |
| 4、流量低于設計要求。 | 水泵淤塞,密封環磨損過多,轉速不足。 | 檢查流道是否通暢,清洗泵管道;更換密封環;增加泵轉速。 |
| 5、泵消耗功率過大。 | 填料函壓的太緊并發熱;泵的轉子與定子磨損;葉輪磨損。 | 調整填料壓蓋松緊程度;檢查泵軸是否歪曲;檢查摩擦部位,更換葉輪。 |
| 6、水泵內部聲音反常,水泵不上水。 | 吸水管內阻力過大;閘閥開得太大,在吸水處有空氣滲入,產生汽蝕;輸送的液體溫度過高;轉子不平衡,軸彎曲或泵軸與電機軸不同心;基礎薄弱。 | 檢查吸入管和底閥;關小閘閥減少流量;降低安裝高度,簡化進水管路減少管路損失;堵塞漏氣處;降低水溫;緊固零件松脫處;車削葉輪不平衡重量;調整機組同心度;加固基礎。 |
| 7、水泵振動,軸承過熱 | 電機與泵不同心,軸承缺油或磨損。 | 調整電機軸與泵軸的同軸度或更換軸承 |
