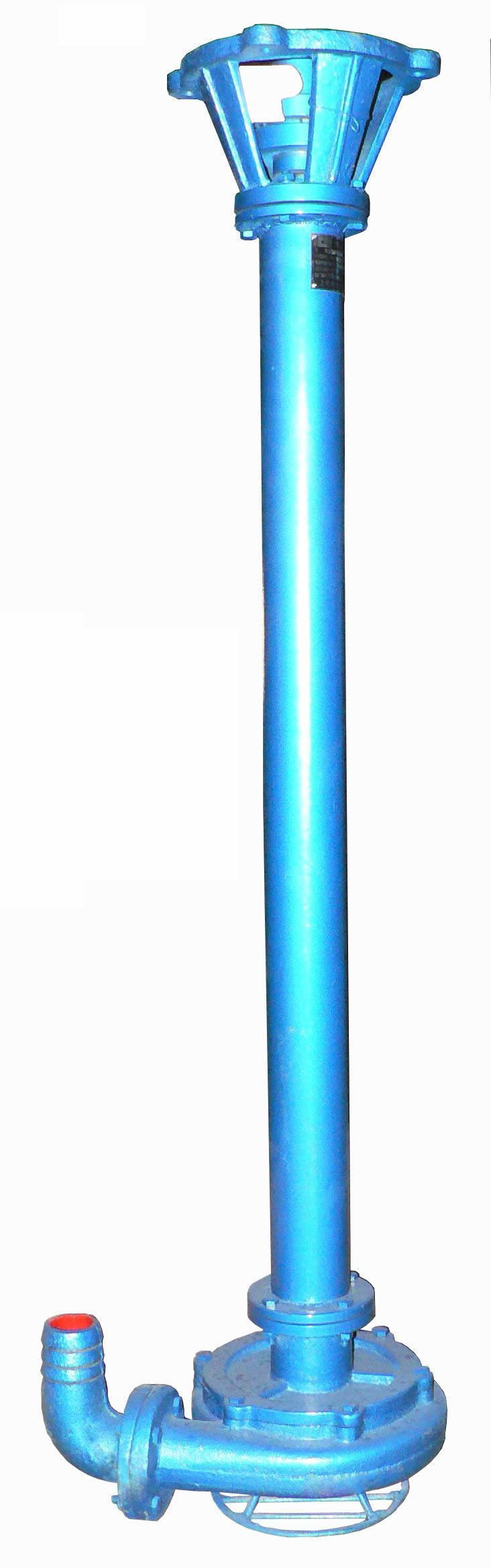

NL型礦用泥漿泵使用范圍：
1、NL型多用液下泵系單級單吸離心泵，使用于礦山、造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃漿稠液、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體。
2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，以下工程。
3、養魚用作帶水清塘、魚池增氧等
NL型礦用泥漿泵型號意義:NL型泥漿泵性能參數：
性能：
流量范圍：20 m3/h～180m3/h
揚程范圍：8～20m
電機功率：1.5kw～22kw
注：如果您有特殊要求，請聯系我們的技術人員！（0577-67981666）

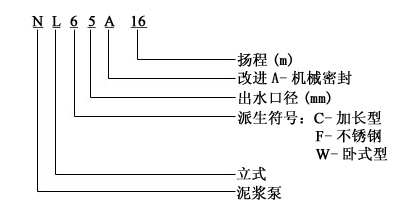

型號意義：
例子：NL(C)150(A)-12
N-------泥漿泵 L-----------立式
C-------派生符合：加長型 150---------出水口徑
A-------改進A-機械密封 12-----------揚程
NL系列污水泥漿泵（結構圖）:

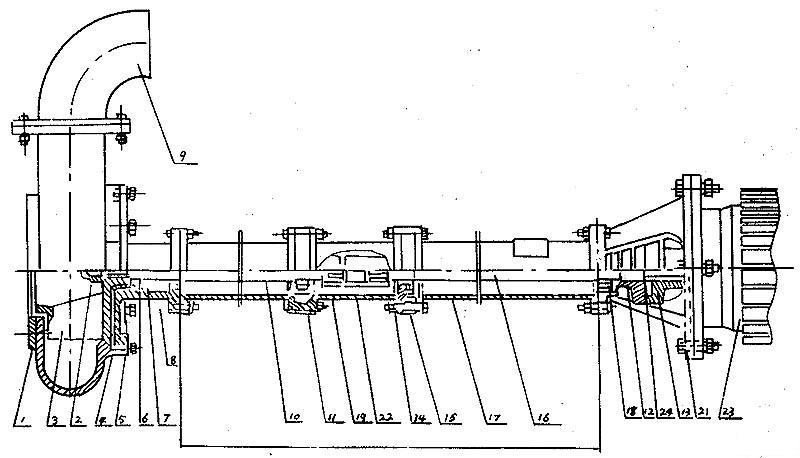

一、結構圖
序號 | 型式/另件名稱 | NL,NLF,NW |
編號 | 數量 | 備注 |
1 | 網罩 | 1 | 1 |
|
2 | 葉輪螺母 | 2 | 1 |
|
3 | 葉輪 | 3 | 1 |
|
4 | 泵殼 | 4 | 1 |
|
5 | 泵座 | 5 | 1 |
|
6 | 0型圈 | 6 | 1 | 改進型用機械密封 |
7 | 油封 | 7 | 4 | 改進型用機械密封 |
8 | 軸套 | 8 | 1 | 改進型用機械密封 |
9 | 出水彎頭 | 9 | 1 |
|
10 | 泵軸 | 10 | 1 |
|
11 | 軸承 | 11 | 2 |
|
12 | 從動聯軸器 | 12 | 1 |
|
13 | 主動聯軸器 | 13 | 1 |
|
14 | 聯接筒 | 14 | 1 |
|
15 | 軸承座 | 15 | 2 |
|
16 | 聯接軸 | 16 | 1 |
|
17 | 支撐筒 | 17 | 2 |
|
18 | 軸承蓋 | 18 | 1 |
|
19 | 從動聯軸器 | 19 | 1 |
|
20 | 電機座 | 20 | 1 |
|
21 | 電機座C | 21 | 1 | 帶固定板用 |
22 | 主動聯軸器 | 22 | 1 |
|
23 | 電動機 | 23 | 1 |
|
24 | 彈性塊 | 24 | 1 |
|
NL系列污水泥漿泵(拆卸安裝):
一、拆卸安裝
(一〉、拆卸
1、拆卸電鈄或面定板，出水管。
2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。
3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。
4、拆卸泵座與支撐筒螺栓，使其分幵。
5、從軸上拆卸軸套與軸承。
(二〉、安裝
1、對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。
3、軸套內裝上0型密封圈后涂上黃油。
4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。
6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。
7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。
二、安裝示意圖(見)(NL系列污水泥漿泵安裝示意圖)
NL系列污水泥漿泵（故障排除）
故障排除表 現象產生原因排除方法不啟動與運轉1、饋電線有斷路。2、電壓太低。3、兩個半聯軸器間無軸向間隙并卡死。4、葉輪被雜物卡住。5、葉輪與蝸殼緊貼。6、螺帽脫落和平鍵損壞使葉輪打滑。7、聯軸器平鍵損壞。1、查看熔斷保險絲和接線，并更換之。2、調高電壓或等電壓升高后再用。3、調整兩個半聯軸器之間軸向間隙為0.5毫米。 4、排除雜物。5、重新裝配，分離葉輪和蝸殼。6、安裝平鍵與螺帽。7、換裝平鍵。超負荷1、泵各部裝配不當，轉動困難，異物卡住。2、同心度變動，軸承損壞，軸變形。3、旋向相反。4、揚程過低，流量過大。1、重新裝配，取出異物。2、修正零件，調換軸承。3、變換電機旋向。4、盡量避免長時間使用。流里不足1、吸口被阻，泥潭糞坑欠深，泵吸不到泥糞。2、輸泥管被阻。3、電機轉速低于額定轉速。4、葉輪打壞。5、揚程過高，輸送過遠。6、旅向相反。7、泄漏較大。8、葉輪上繞有雜物。 、9、介質太稠或供應量不路。1、排除吸口阻檔物，移動泵，使蝸殼全部埋入泥漿糞水中。2、檢査管道，取出阻檔物。3、提高電機轉速。4、調換葉輪。5、減少揚程，縮短輸送距離。6、改換電機旋向。7、檢查泄漏原因，并更換引起泄漏的另件。8、排除雜物。9、沖稀介質，增大供應量。噪聲與震動1、葉輪與蝸殼磨擦。2、軸承已損壞或少油。3、泵軸與電機不同心，軸彎曲。4、螺帽有松動。5、蝸殼中有雜物。6、工作液中有硬物。7、吸口有空氣滲入。8、汲送液體溫度過高。1. 檢查泵的裝配并調整之。2. 調換軸承或加油。3. 調同心，校正軸。4. 擰緊螺帽。5. 排除雜物。6. 控制進泵雜物尺度，加密濾網。7. 深埋蝸殼。8. 降低液體溫度。 |
